立式燃油（氣）蒸汽鍋爐立式蒸汽鍋爐配備：
1、配置專利產品---黑白水位計，鍋爐水位清晰可辨。
2、配置優質安全閥、截止閥、壓力表及壓力控制器，確保鍋爐安全可靠運行。
3、配置優質鍋爐控制器，抗干擾能力強，能在惡劣環境下長期工作。操作簡單，自動化程度高，運行異常自動停機報警，指明故障原因，檢修方便。具有燃燒、壓力、水位自動控制及超壓、缺水、超溫等聯鎖報警功能。
立式蒸汽鍋爐簡介：
1、采用側吹式結構，避免燃燒器頂置產生熱氣上行損壞燃燒器內部部件，也方便燃燒器安裝維修。
2、大尺寸爐膛提供足夠的輻射受熱面。
3、對流受熱面有第二、三回程的管束構成；第二回程煙管上部與爐膽連接，煙氣從爐膽上部縮口出轉折向下到達下煙室，此時出煙煙溫已低于600℃,。煙氣再轉折向上到達爐膽縮口上部，此時溫度降至200℃左右。通過合理布置煙管，使得爐水均勻受熱，減少爐水波動和受熱部件熱應力，使蒸汽輸出穩定并提高使用壽命。
4、全部煙管都處在爐水下部，不存在蒸汽腐蝕。
5、上煙箱的結構采用輕型結構的耐火保溫材料，方便檢修。
6、由于采用爐膽上部縮口結構，使得鍋爐上部達到最大的氣化空間，便于汽水分離，蒸汽品質高。
7、立式鍋爐占地小，便于布置。
8、由于立式蒸汽鍋爐特殊性，起壓早產氣快，節約啟動能源。
9、配有專門的不銹鋼翅片換熱冷凝器，吸收尾部煙氣余熱，提高熱效率。
10、配置手孔、清灰門，方便和滿足用戶的使用維護需要。
| 項目 |
LSS0.1 |
LSS0.2 |
LSS0.3 |
LSS0.5 |
| -0.7 |
-0.4/0.7 |
-0.7/1.0 |
| -Y.Q |
| 額定蒸發量（Rated evaporation） |
t/h |
0.1 |
0.2 |
0.3 |
0.5 |
| 額定蒸汽壓力（Rated steampressure） |
MPa |
0.7 |
0.4/0.7 |
0.7/1.0 |
| 飽和蒸汽溫度（Saturated steam temperature） |
℃ |
171 |
151/171 |
171/184 |
| 額定給水溫度（Feed water tem-perature） |
℃ |
20 |
| 設計熱效率（Efficiency） |
% |
92 |
93.84 |
93.16 |
94.8 |
| 正常水容量(Water capacity) |
T |
0.094 |
0.62 |
1.14 |
1.4 |
| 主汽閥口徑(Main steam valvediameter) |
mm |
20 |
40 |
40 |
40 |
| 放汽閥口徑(Discharge valvediameter) |
mm |
|
25 |
25 |
25 |
| 給水口徑(Feed water inlet) |
mm |
20 |
25 |
25 |
25 |
| 排污閥口徑(Drain outlet) |
mm |
25 |
40 |
40 |
40 |
| 安全閥口徑(Safety valve) |
mm |
32 |
40 |
40 |
40 |
| 煙囪直徑(Chimney diameter) |
mm |
133 |
219 |
219 |
219 |
| 外型尺寸（Size) |
長(Length) |
mm |
760 |
1450 |
1500 |
1600 |
| 寬(Width) |
mm |
760 |
1450 |
1500 |
1600 |
| 高(Height) |
mm |
1820 |
2150 |
2400 |
2400 |
| 鍋爐運輸重量(Transport weight) |
T |
0.68 |
1.8 |
2.2 |
2.5 |
| 燃料耗量(Fuel consumption) |
輕油(Light oil) |
Nm3/h |
8.04 |
16.33 |
24.57 |
40.24 |
| 天然氣(L.N.G) |
Kg/h |
6.69 |
13.45 |
20.47 |
33.71 |
| 城市煤氣(C.G) |
Nm3/h |
17.1 |
34.7 |
52.2 |
85.5 |
| 項目 |
LHS0.75 |
LHS1 |
LHS1.5 |
LHS2 |
| -0.7/1.0 |
-1.0/1.25 |
| -Y.Q |
| 額定蒸發量（Rated evaporation） |
t/h |
0.7 |
1 |
1.5 |
2 |
| 額定蒸汽壓力（Rated steampressure） |
MPa |
0.7/1.0 |
1.0/1.25 |
| 飽和蒸汽溫度（Saturated steam temperature） |
℃ |
171/184 |
184/193 |
| 額定給水溫度（Feed water tem-perature） |
℃ |
20 |
| 設計熱效率（Efficiency） |
% |
94.4 |
94.03 |
94 |
93.36 |
| 正常水容量(Water capacity) |
T |
2.28 |
1.92 |
2.5 |
2.8 |
| 主汽閥口徑(Main steam valvediameter) |
mm |
50 |
50 |
65 |
65 |
| 放汽閥口徑(Discharge valvediameter) |
mm |
25 |
25 |
25 |
25 |
| 給水口徑(Feed water inlet) |
mm |
25 |
25 |
40 |
40 |
| 排污閥口徑(Drain outlet) |
mm |
40 |
40 |
40 |
50 |
| 安全閥口徑(Safety valve) |
mm |
40 |
50 |
40×2 |
40×2 |
| 煙囪直徑(Chimney diameter) |
mm |
273 |
273 |
325 |
325 |
| 外型尺寸（Size) |
長(Length) |
mm |
1780 |
1780 |
2200 |
2200 |
| 寬(Width) |
mm |
1780 |
1780 |
2200 |
2200 |
| 高(Height) |
mm |
2420 |
2680 |
3000 |
3000 |
| 鍋爐運輸重量(Transport weight) |
T |
2.8 |
3.5 |
5.2 |
6000 |
| 燃料耗量(Fuel consump-tion) |
天然氣(L.N.G) |
Nm3/h |
60.9 |
81.49 |
122.9 |
165.04 |
| 輕油(Light oil) |
Kg/h |
50.2 |
67.69 |
101.4 |
134.06 |
| 城市煤氣(C.G) |
Nm3/h |
129.4 |
173 |
261 |
350 |
說明：1、天然氣熱值：8500Kcal/Nm3，輕油熱值：10300Kcal/kg，城市煤氣熱值：4000Kcal/Nm3；2、表中數據及圖片僅供參考，產品以實物為準，如因改型而變恕不另行通知；3、預留、預制，及鍋爐房設計前請聯系確認有關數據；4、以上熱效率為設計理論數據，此數據僅供參考

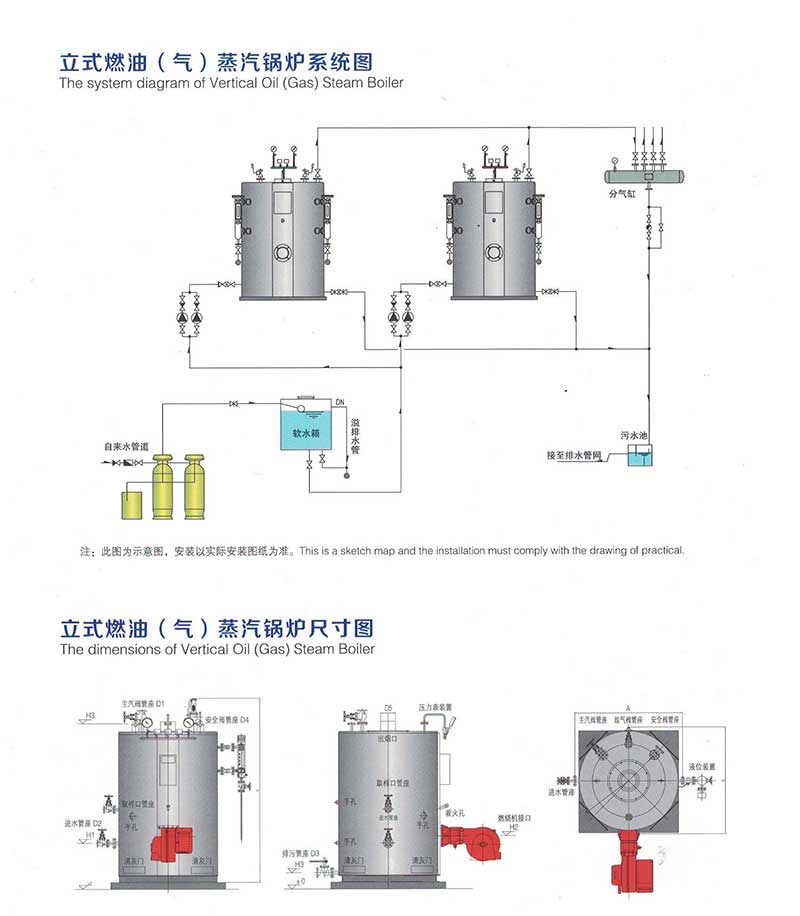

| 立式燃油（氣）蒸汽鍋爐尺寸表 |
|
|
|
|
| 項目 |
A |
B |
C |
H1 |
H2 |
|
| LSS0.1 |
760 |
760 |
1900 |
310 |
866 |
|
| LHS0.2 |
1530 |
1400 |
2435 |
470 |
650 |
|
| LHS0.3 |
1622 |
1500 |
2760 |
580 |
680 |
|
| LHS0.5 |
1882 |
1600 |
2760 |
580 |
680 |
|
| LHS0.75 |
2145 |
1780 |
2850 |
510 |
700 |
|
| LHS1 |
2145 |
1780 |
3000 |
520 |
700 |
|
| LHS1.5 |
2260 |
2490 |
3500 |
520 |
875 |
|
| LHS2 |
2400 |
2490 |
3500 |
700 |
900 |
|
| |
|
|
|
|
|
|
| 項目 |
H3 |
D1 |
D2 |
D3 |
D4 |
D5 |
| LSS0.1 |
1765 |
20 |
20 |
25 |
32 |
133 |
| LHS0.2 |
2035 |
40 |
25 |
40 |
40 |
159 |
| LHS0.3 |
2350 |
40 |
25 |
40 |
40 |
220 |
| LHS0.5 |
2350 |
40 |
25 |
40 |
40 |
220 |
| LHS0.75 |
2420 |
50 |
25 |
40 |
40 |
273 |
| LHS1 |
2570 |
50 |
25 |
40 |
50 |
300 |
| LHS1.5 |
3100 |
65 |
40 |
40 |
40×2 |
350 |
| LHS2 |
3100 |
65 |
40 |
50 |
40×2 |
350 |
